Câbles de capteurs et d'actionneurs - Connectivité
Il existe de nombreux câbles de capteurs et d'actionneurs différents sur le marché. Dans de nombreuses applications, les câbles de connexion standard ne donnent pas les résultats escomptés. En plus de la gamme standard, l'ESCHA dispose de câbles spécialement adaptés aux souhaits et aux besoins de l'utilisateur.
Différents câbles
La gamme de l'ESCHA comprend différents câbles destinés à différentes applications, notamment les lignes d'automatisation, les câbles d'alimentation M12, l'alimentation et les boissons, les câbles de données et les câbles haute température.
Voir les câbles des capteurs et actionneursPoser votre question
Câbles de ligne d'automatisation
Les câbles de la gamme Automation Line combinent dans un seul produit les exigences typiques de l'industrie de l'automatisation. Il s'agit de câbles sans halogène, PVC ni silicone, de câbles adaptés aux chaînes porte-câbles, aux environnements de soudage, et résistants aux agents chimiques, aux micro-organismes et à l'hydrolyse. Les câbles Automation Line bénéficient d’un indice de protection IP65, IP67 et IP68, et sont certifiés UL. Cette vaste gamme comprend notamment des versions à LED, des poignées avec gaines de protection, ainsi que des câbles protégés à 360° grâce à la technologie brevetée 2SSK d'ESCHA. Ces câbles offrent une meilleure adaptation aux chaînes porte-câbles ainsi qu'une grande résistance à la torsion. La gamme comprend des câbles M12x1, M8x1 et des connecteurs Ø8 mm snap. Les câbles sont conçus pour résister à des températures comprises entre -30 °C et +90 °C.
Noir vs. bleu
Les anciens câbles bleus sont progressivement remplacés par des connecteurs noirs. Les avantages des connecteurs noirs sont les suivants : l’écrou de verrouillage est directement intégré à la poignée du boîtier, offrant ainsi un meilleur appui du connecteur. Le moletage renforcé améliore la manipulation et la prise en main.
Les câbles de la gamme Automation Line, désignés par S7400, sont des connecteurs ronds M12x1 et M8x1 avec des conducteurs flexibles, sans silicone ni halogène. La série S7400 a été spécialement conçue pour les applications dans la robotique, la manutention et les technologies d'assemblage. Cette nouvelle gamme est également appelée « Automation Line robotic » et se distingue par la couleur orange de ses câbles.
Voir les câbles et connecteurs Automation Line dans le Product Portal
Technologie de connexion dans l'industrie automobile
ESCHA propose des connecteurs à extrémité ouverte prêts à l'emploi et des câbles de connexion dans des boîtiers M8x1 et M12x1 pour les applications liées à l'assemblage de véhicules. Ces composants sont particulièrement adaptés aux différentes exigences de la construction de carrosseries et de l’assemblage automobile. Par exemple, le nouveau câble PUR avec gaine extérieure renforcée offre une excellente résistance aux projections de soudure. Le câble S370, homologué UL, résiste bien aux chaînes porte-câbles et à la torsion.
Câbles pour aliments et boissons
Dans l'industrie alimentaire, les exigences spécifiques des machines et des installations sont beaucoup plus élevées que celles de la mécanique classique. Les connecteurs ESCHA avec "conception hygiénique" permettent l'utilisation de composants dans des applications où ils entrent en contact avec des denrées alimentaires. Le contact entre les matériaux et les denrées alimentaires à traiter est évité et une protection élevée contre les agents de nettoyage est garantie.
Robuste et résistant aux substances agressives
La structure de surface spéciale des connecteurs empêche les résidus et les taches. Le surmoulage et les câbles à base de TPE sont résistants aux produits de nettoyage certifiés par ECOLAB. Cela garantit que les propriétés d'étanchéité et optiques restent intactes à long terme en cas d'utilisation régulière de substances agressives, même à des températures allant de -40 °C à + 105 °C. Le TPE est un matériau très résistant qui convient bien aux applications dans la transformation du lait. Pour les applications moins exigeantes que la transformation du lait, les câbles en PVC P00 et P01 (tous deux approuvés par UL) sont d'excellentes alternatives. Les câbles pour aliments et boissons ont un degré de protection de IP65, IP67, IP68 et IP69. En savoir plus sur les câbles et connecteurs pour l'alimentation et les boissons.
Voir les câbles et connecteurs pour l'alimentation et les boissons dans la boutique en ligne
Ecrous moletés en plastique pour l'industrie alimentaire
Les écrous moletés en plastique sont extrêmement robustes et peuvent être serrés à la main ou avec une clé. En outre, ils répondent aux normes de protection selon les normes IP67, IP68 et IP69.
Leur composition plastique unique les rend résistants aux produits de nettoyage Ecolab. La conception hygiénique empêche l'accumulation de saletés et de résidus. Par conséquent, les connecteurs avec écrou moleté en plastique peuvent être utilisés sans problème dans la zone de contact avec le produit.
Câbles pour hautes températures -190 °C +260 °C
Grâce aux matériaux haute température utilisés dans les câbles "haute température" de l'ESCHA, nous pouvons garantir un fonctionnement optimal et fiable, même à des températures extraordinaires. Des températures ambiantes permanentes de -20 °C et +150 °C et des températures à court terme de +200 °C ne posent aucun problème pour la ligne à haute température. Les câbles haute température sont disponibles en 3, 4, 5, 8 ou 12 pôles, M8 ou M12.
S2430, câbles en PTFE
La résistance thermique de ces câbles haute température varie de -190°C à + 260°C. Grâce à la gaine et à l'isolation des fils entièrement fluorés, le câble est parfaitement adapté aux applications dans les câbles à haute fréquence, comme câbles de contrôle dans les zones de température critique et dans l'industrie informatique et aérospatiale. En outre, il se distingue par sa très bonne résistance chimique, ainsi que par sa résistance à l'ozone et aux intempéries.
Voir les câbles et connecteurs haute température dans la boutique en ligne
Câbles de données pour l'industrie
Il existe de nombreux câbles de données différents sur le marché. Dans de nombreuses applications, un câble de données standard n'aboutit pas au résultat souhaité ou une machine utilise l'Ethernet industriel ou un bus de terrain.
Types de câbles de données
L'ESCHA a dans sa gamme différents câbles pour différentes applications. L'ESCHA dispose de câbles pour les bus de terrain suivants: Profibus, ModBus, CANopen et DeviceNet. Ethernet/IP, PROFINET, EtherCAT, Modbus-TCP, POWERLINK sont des câbles Ethernet industriels.
Pour en savoir plus sur les câbles de données pour l'industrie, consultez le site de l'ESCHA
Connecteurs surmoulés au design Deutsch-DT
Le secteur agricole et l'industrie automobile ont des exigences élevées en matière de connectivité. Les charges lourdes quotidiennes et les conditions environnementales variables posent des défis particuliers. Dans ces secteurs, la tendance est de passer de l'assemblage manuel à la connectivité surmoulée et prête à l'emploi. Les avantages de cette solution sont évidents: un taux d'erreur plus faible et un câblage plus rapide, plus rentable et plus fiable.
La gamme de connecteurs design Deutsch-DT réunit tous ces avantages en un seul produit. Il ne s'agit plus de composants câblés sur le terrain, mais d'une solution unique développée de A à Z chez ESCHA.
En savoir plus sur les connecteurs surmoulés au design Deutsch-DT
Bouchons et Connecteurs de vannes
Les bouchons ou connecteurs de vanne conviennent aux applications dont l'espace d'installation est minimal. Des connecteurs de vannes avec et sans LED sont disponibles. Les LED sont clairement visibles dans toutes les positions de montage. Les connecteurs de vanne sont disponibles avec un câble de 0,15 à 10 m, en PVC ou en PUR. Les connecteurs des valves résistent au contact avec l'huile et la graisse, aux températures de -30°C à +90°C et aux conditions difficiles. Les raccords de vanne sont disponibles en plusieurs modèles : A, AA, B, BI, C, CI et AAG.
Caractéristiques des bouchons de valve:
- Jusqu'à IP68
- Câble de 0,15 à 10 mètres
- Avec ou sans LED
- PUR/PVC
- Matériaux et qualités de câbles certifiés UL
Ecrous moletés en plastique M12
Les écrous moletés en plastique présentent un avantage particulier par rapport aux écrous moletés en acier inoxydable: ils constituent une alternative économique, mais certainement pas bon marché. Grâce à des plastiques de haute qualité, ils sont résistants aux médias et aux températures et conviennent parfaitement aux applications mobiles.
Environnements extrêmes
Dans cet environnement, les connecteurs doivent résister au nettoyage à haute pression d'eau, à la boue et à l'huile et supporter des températures extrêmes en été et en hiver. Ces connecteurs en plastique de l'ESCHA peuvent être facilement nettoyés et résistent à des températures de -30°C à +90°C. De plus, les stabilisateurs UV empêchent qu'ils ne deviennent poreux ou rugueux.
Câbles blindés

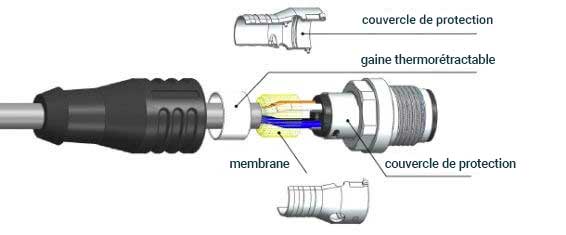

Les câbles de données de l'ESCHA acheminent les données du point A au point B avec moins de pertes de données. Pourquoi moins de pertes de données? Les câbles ESCHA sont blindés à 360°: ils sont dotés d'une gaine supplémentaire selon le concept breveté de blindage à deux coques.
La plupart des pertes de données dans le connecteur
La perte de données la plus importante dans un câble de données se produit dans le connecteur. Bien qu'aujourd'hui la plupart des câbles de données aient une gaine qui protège contre la perte de données, ces gaines ne passent que dans le câble. Les câbles de données ESCHA sont blindés jusqu'au bas du connecteur, ce qui réduit les pertes de données.
Câble à 8 pôles avec connecteur M8
Comme les capteurs deviennent de plus en plus complexes et compacts, la densité d'information à transmettre ne cesse d’augmenter. Cela exige une connectivité à la fois compacte et multipolaire. C’est pourquoi ESCHA étend sa gamme de connecteurs M8 avec des variantes à 8 pôles. Les connecteurs M8 à 8 pôles sont disponibles avec extrémité de câble ouverte ou en version câble de raccordement, ainsi qu’avec des embases assorties.
Caractéristiques des connecteurs M8 à 8 pôles :
- 8 pôles pour une densité d'information maximale
- Connecteurs simple ou double extrémité
- 2 qualités de câble : PUR et PVC
- Indice de protection IP65, IP67 et IP68
- Plage de température : -30 °C à +90 °C
- Connecteurs droits ou coudés, version mâle ou femelle
Données et puissance via une seule interface - EtherCAT-P
Grâce aux câbles de connexion à quatre pôles et aux parties du châssis de connecteurs avec codage P, les données et l'alimentation peuvent être connectées en même temps via un connecteur M8x1. Les connecteurs EtherCAT P ont un blindage à 360° selon la norme IEC 61076-2-104.
Éliminer les erreurs de connexion
Le codage EtherCAT P a été développé pour exclure les erreurs de connexion avec les esclaves EtherCAT standard. Le câble EtherCAT P élimine toutes les erreurs d'application, du niveau 24 V E/S aux variateurs de 400 V CA ou 600 V CC et un courant allant jusqu'à 64 A.
Avantages d'Ethercat:
- Libre choix de la topologie du réseau
- Utilisation optimale de la bande passante
- Haute vitesse
- Continuité du traitement des messages
- Une synchronisation très précise et des diagnostics complets
