Compteurs universels - Compteur d'énergie universel
Les compteurs universels Janitza sont disponibles en version montage sur panneau et sur rail DIN et peuvent être équipés de différents protocoles de communication. Selon le type, les compteurs sont équipés d'une mémoire suffisante pour stocker les profils de mesure.
Déterminez la charge correcte
La technologie de mesure moderne et la fréquence d'échantillonnage élevée mesurent également avec précision les capacités des charges électroniques telles que les variateurs de fréquence, l'éclairage LED et les installations de charge. De cette manière, aucun «écart» n'apparaît dans la mesure de la consommation et la charge correcte est déterminée. La série UMG 96RM et l'UMG 96-PA conviennent au montage sur panneau tandis que l'UMG 103-CBM convient au montage sur rail DIN.
Interfaçage
Selon le modèle, les compteurs universels Janitza sont livrés avec différents protocoles de bus. Modbus RTU sur RS485, Modbus sur TCP sur IP, Profibus, Profinet, Bacnet IP, M-Bus, permettant l'intégration dans presque tous les systèmes de niveau supérieur.
Voir les compteurs universels dans la boutique en lignePosez votre question

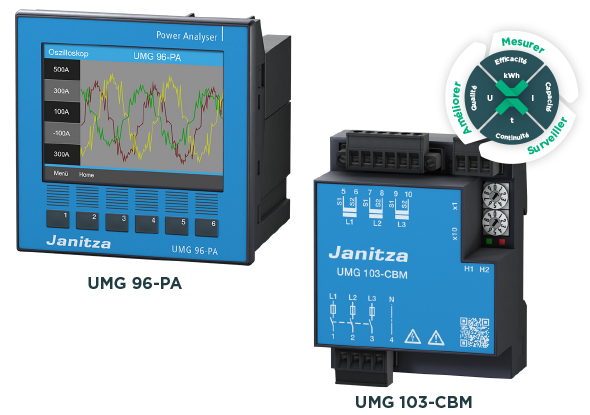

.png "Compteurs universels - Gestion de l'énergie - Janitza")
Caractéristiques Compteurs universels
Portée
Les compteurs universels Janitza sont souvent utilisés pour mesurer les champs sortants dans les distributeurs principaux basse tension, dans les sous-distributeurs ou dans les boîtes de jonction de jeux de barres.
Caractéristiques du compteur universel UMG 96-RM:
- Mesure à 4 quadrants dans les réseaux IT, TN et TT
- 3 entrées de mesure de tension et 3 entrées de mesure de courant
- 2 entrées de mesure pour la mesure du courant différentiel
- Mesure selon CEI61000-4-30
- Vitesse de numérisation: > 20 kHz
- Analyse de la pollution harmonique jusqu'au 40e ordre
Caractéristiques du compteur universel UMG 103-CBM:
- Mesure à 4 quadrants
- Convient pour 4 systèmes leader
- 3 entrées de mesure de tension et 3 entrées de mesure de courant
- 2 entrées de mesure pour la mesure du courant différentiel
- Mesure selon CEI61000-4-30
- Vitesse de numérisation: > 20 kHz
- Analyse de la pollution harmonique jusqu'au 40e ordre
Vue d'ensemble des compteurs universels
| Compteurs universels | |||||||||||
| Type | UMG 96RM-E | UMG 96RM-CBM | UMG 96RM-P | UMG 96RM-PN | UMG 96RM-M | UMG 96RM | UMG 96-PA | Module d'extension pour UMG 96-PA / PQ-L | UMG 96-S2 | UMG 103 CBM | |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| Spécifications générales | |||||||||||
| Horloge/Mémoire | 256 Mb | 256 Mb | 256 Mb | - | - | - | 8 MB | - | - | 4 MB | |
| Méthode de montage | Panel 96 | Panel 96 | Panel 96 | Panel 96 | Panel 96 | Panel 96 | Panel 96 | - | Panel 96 | Rail DIN | |
| Logique intégrée | - | - | - | - | - | - | - | - | - | - | |
| Qualité de l'énergie | |||||||||||
| Analyse harmonique | 1..40 + THD | 1..40 + THD | 1..40 + THD | 1..40 + THD | 1..40 + THD | 1..40 + THD | 1..40/25 + THD (U/I) | - | 1..15 + THD | 1..40 + THD | |
| Baisses, pics et transitoires | - | - | - | - | - | - | - | - | - | - | |
| Flicker | - | - | - | - | - | - | - | - | - | - | |
| Mesure de la sécurité (MCR) | v | - | - | v | - | - | Option | v | - | - | |
| IEC61000-4-30 | - | - | - | - | - | - | - | - | - | - | |
| Rapports EN50160/61000-2-4 | - | - | - | - | - | - | - | - | - | - | |
| Précision V/A(%) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | - | 0,2 | 0,2 | |
| Précision kWh | 0,5s | 0,5s | 0,5s | 0,5s | 0,5s | 0,5s | 0,5s | - | 0,5s | 0,5s | |
| Interfaces et protocoles | |||||||||||
| RS485 (Modbus) | -/v | -/v | -/v | -/v | -/v | -/v | v | - | v | v | |
| Ethernet | v | - | - | 2x | - | - | - | v | - | - | |
| USB | - | v | - | - | - | - | - | - | - | - | |
| Profibus DP | - | - | v | - | - | - | - | - | - | - | |
| M-bus | - | - | - | - | v | - | - | - | - | - | |
| PROFINET | - | - | - | v | - | - | - | - | - | - | |
| BACnet IP | Option | - | - | - | - | - | - | - | - | - | |
| Entrées et sorties | |||||||||||
| Entrées/sorties numériques | 3/5 | 4/6 | 4/6 | 3/5 | -/2 | -/2 | 3/3 | - | -/1* | -/- | |
| Entrées/sorties analogiques | 2/- | -/- | -/- | 2/- | -/- | -/- | Option/1 | 3/- | -/- | -/- | |
| Canaux de tension / courant | 4/4 | 4/4 | 4/4 | 4/4 | 4/3 | 4/3 | 4/3 | -/1 | 4/3 | 3/3 | |
| Tension auxiliaire et numéros d'articles | |||||||||||
| 90...277Vac/90...250Vdc | JA101912 | JA100792 | JA101910 | JA100085 | JA101911 | JA101905 | JA100284 | JA900119 | JA100400 | JA500138 | |
| 90...277Vac/90...250Vdc | JA100104 | JA100126 | JA100133 | JA100134 | JA100105 | JA100101 | JA100304 | - | - | - | |
*) Uniquement aux fins de l'impulsion, des kWh et des kVARh
Appareil de mesure universel Janitza UMG 96-PA
Le compteur universel UMG 96-PA est la centrale multifonctionnelle de Janitza. Le compteur combine quatre fonctions dans 1 module. L'UMG 96-PA convient à la gestion de l'énergie, au compteur MID, à la surveillance de la qualité de l'énergie et à la surveillance RCM. Les possibilités techniques et l'écran couleur font de ce compteur, en combinaison avec la taille avant 96x96mm, unique dans sa catégorie. La construction modulaire du compteur permet de s'adapter facilement à vos besoins.
Applications Janitza UMG 96-PA:
- Surveillance de l'énergie selon ISO50001
- Mesures de consommation (kWh) éventuellement selon MID
- Détermination de l'espace capital et surveillance des valeurs de fusible
- Surveillance de la qualité de l'alimentation
- Surveillance RCM (surveillance des défauts à la terre)
- Surveillance des réseaux à courant continu (DC)
Voir le compteur universel UMG 96-PA dans la boutique en ligne
Propriétés Janitza UMG 96-PA
Caractéristiques de l'unité de base UMG 96-PA:
- Connexion directe jusqu'à 690V CATIII dans les systèmes TN et TT
- Écran couleur haute résolution avec fonctionnement intuitif
- Fonction de portée intégrée et rédacteur de ligne
- 1 sortie analogique 0-20mA ou 4-20mA
- 3 entrées numériques et 3 sorties numériques
- Interface série RS485 avec protocole Modbus RTU
Caractéristiques du module d'extension UMG 96-PA:
- Interface IP Ethernet avec protocole Modbus TCP
- Fonction de passerelle Ethernet
- 4ème entrée du transformateur de courant (pour la mesure dans le conducteur neutre)
- Entrée de mesure de température PT100, PT1000, KTY83, KTY84
- 2 entrées analogiques à utiliser pour la mesure RCM
- Mesure DC via, par exemple, 0-20mA
Écran couleur haute résolution
Le Janitza UMG 96-PA est doté d'un écran couleur haute résolution avec un fonctionnement intuitif. En plus de la visualisation des valeurs mesurées standard, l'écran couleur montre également l'analyse harmonique et le compteur est équipé d'une «fonction d'oscilloscope» afin que les perturbations dans le réseau puissent être immédiatement détectées.
Fonctions d'affichage couleur:
- Configuration simple grâce à une interface utilisateur conviviale
- Visualisation en temps réel de toutes les grandeurs imaginables
- Diagramme vectoriel avec visualisation en temps réel des courants et des tensions
- Gestionnaire de consommation intégré
- Rédacteur de ligne intégré
- Analyseur de spectre (analyse harmonique) pour tous les courants et tensions
- Fonction oscilloscope pour une analyse rapide de la qualité de l'énergie
- Affichage de l'état des entrées et des sorties
- Programmation visuelle de la fonction logique
Janitza UMG 96RM - Compteur universel
Quel compteur universel Janitza UMG 96RM choisissez-vous!?
La série UMG 96 de Janitza se compose de sept compteurs universels, chacun avec des caractéristiques uniques. Les compteurs affichent tous numériquement les trois phases mesurées. Il est possible de demander des informations à partir d'un emplacement décentralisé via différents protocoles de communication.
Un compteur pour chaque application
Les compteurs universels ont diverses propriétés différentes, de sorte qu'il y a un compteur pour chaque application. La base de chaque compteur est l'UMG 96RM.
Voir la série Janitza UMG 96RM Posez votre question sur Janitza
Réglez l'adresse Modbus sur le compteur universel UMG 96S et UMG 96-RM
Janitza UMG 96RM
Les caractéristiques:
- Analyseur de puissance multifonctionnel
- Communication Modbus RTU (via RS485)
- Mesure à la 40e harmonique
- THD-U / THD-I
- 2 sorties numériques, 3 entrées numériques
- Lectures en ligne
Janitza UMG 96RM-P - Profibus
Les caractéristiques:
- Communication Profibus (au lieu de Modbus RTU)
- Communication USB
- Mémoire interne de 256 Mo dans laquelle les valeurs de mesure historiques peuvent être stockées
- 4ème entrée de mesure de courant
- 6 sorties numériques, 4 entrées numériques
Janitza UMG 96RM-M - Compteur universel M-bus
Les caractéristiques:
- Communication M-Bus (au lieu de Modbus RTU)
Voir Janitza UMG 96RM-M dans la boutique en ligne
Janitza UMG 96RM-E - Compteur universel Ethernet
Les caractéristiques:
- Connexion Ethernet (Modbus TCP / IP)
- Passerelle Modbus (maître Modbus)
- Serveur Web interne
- Mémoire interne de 256 Mo dans laquelle les valeurs de mesure historiques peuvent être stockées
- 4ème entrée de mesure de courant
- Mesure RCM
- 5 sorties numériques ou 2 sorties numériques et 3 entrées numériques
- 2 entrées de température
- Détection de courtes interruptions (> 200 msec)
Voir Janitza UMG 96RM-E dans la boutique en ligne
Réglez le compteur universel UMG96RM-E sur une adresse IP fixe
Janitza UMG 96RM-PN - Compteur universel Profinet
Les caractéristiques:
- 5 sorties numériques ou 2 sorties numériques et 3 entrées numériques
- 2 entrées de température
Janitza UMG 96RM-CBM - Mémoire de la batterie de l'horloge
Les caractéristiques:
- Mémoire interne de 256 Mo dans laquelle les valeurs de mesure historiques peuvent être stockées
- 4ème entrée de mesure de courant
- 6 sorties numériques, 4 entrées numériques
Régler le rapport du transformateur de courant sur UMG 96 S et UMG 96 RM
Surveillance du courant de défaut - Janitza RCM
.png "Compteur d'énergie universel UMG 96-S2 - Janitza Electronics")
UMG 96-S2 compteur d'énergie universel
Pour pouvoir effectuer une analyse correcte et tirer des conclusions sur la consommation d’énergie, la charge et la qualité de la tension de votre installation, il est essentiel de mesurer à travers l’ensemble de l’installation.
Pour localiser les problèmes ou optimiser la consommation, il faut effectuer des mesures à de nombreux points du réseau électrique. Plus le maillage de mesure est fin, mieux c’est. Une solution idéale pour cela est le nouveau UMG 96-S2. Ce compteur se distingue comme un véritable polyvalent, adapté à la mesure et à la surveillance de nombreux paramètres électriques.
Caractéristiques du UMG 96-S2 :
- Convient pour les réseaux TN et TT avec transformateurs de courant 1–5 A
- Haute précision de mesure 0,5S (… / 5 A transformateur de courant)
- Commutation de tarif
- Intégration facile dans les systèmes supérieurs via Modbus RTU ou sortie impulsionnelle
- Utilisation simple
- Format compact 96 x 96 et très faible profondeur d’encastrement
- Nombreuses possibilités de lecture et de visualisation des données avec le logiciel GridVis
En savoir plus sur le compteur d’énergie universel UMG 96-S2
Compteur universel UMG 103-CBM
Le compteur universel Janitza UMG 103-CBM est un compteur multifonction pour montage sur rail DIN. Les compteurs universels ont une interface RS485 avec un protocole Modbus RTU, permettant une mise en réseau extrêmement rentable. Les compteurs universels de la série UMG 103 sont insensibles aux interférences CEM.
Caractéristiques du compteur universel UMG 103-CBM:
- Compteur multifonctionnel pour montage sur rail DIN
- Communication Modbus RTU (via RS485)
- Mesure à la 25e harmonique
- THD-U / THD-I
- Lectures en ligne
Mesure temporaire ou permanente?
Un aperçu de l'installation électrique est un must pour une entreprise. Vous pouvez y parvenir en mesurant: temporairement ou définitivement. Qu'est ce que tu choisis? Une mesure temporaire est-elle un choix logique? La réponse est non. Avec une mesure temporaire, vous prenez en fait une photo de l'installation, qui n'est qu'un instantané.
De l'instantané à la perspicacité continue
Les processus de production, les conditions météorologiques et les saisons ont une influence sur la consommation d'énergie et les pannes surviennent à l'improviste. Une mesure permanente est comme un film dans lequel est enregistré tout ce qui est nécessaire pour les analyses et les rapports.
Les 10 avantages des compteurs universels Janitza
- Mesure de consommation correcte et stable avec des charges électroniques
- En raison du large paquet de Janitza, un compteur adapté est disponible pour chaque endroit de votre installation
- La mesure du courant dans le conducteur neutre empêche la surcharge
- La mesure du courant différentiel évite les dangers et les incendies
- Interface Web intégrée avec toutes les fonctions EMS pour PC, tablette ou smartphone
- Mesure de température intégrée du transformateur
- Lecture dans DCEM Cloud via le réseau mobile
- Facile à intégrer dans les systèmes existants
- Conçu et produit en Allemagne, il a une longue durée de vie et pratiquement aucun temps d'arrêt
- Conseils gratuits sur mesure
Une équipe de spécialistes Janitza enthousiastes est prête à concevoir, mettre en service et entretenir votre système de mesure. Nous avons notre propre organisation de service et proposons des contrats de maintenance ou SLA (Service Level Agreements) sur demande.
