Filtres dynamiques actifs (ADF) - Filtres harmoniques
Une tension et un courant "sains" sont nécessaires pour réduire le nombre de défauts, diminuer les coûts de maintenance et réduire le gaspillage d'énergie. En outre, des normes et des directives telles que l'IEEE519, la CEI61000 et les normes relatives aux installations navales et terrestres imposent une tension saine.
Filtres harmoniques
Des composants tels que les variateurs de vitesse, l'éclairage LED et les sources d'énergie renouvelables polluent le réseau électrique. C'est pourquoi l'utilisation de filtres harmoniques actifs dans les installations modernes est une nécessité. Un ADF rend le courant à nouveau purement sinusoïdal, de sorte que la tension et le courant sont à nouveau "sains".
L'ADF Power Tuning de Comsys rend l'utilisation de l'énergie plus efficace. Vos processus sont plus stables, les coûts de maintenance sont réduits et le filtre dynamique actif garantit que vous respectez les normes et directives internationales. Pour en savoir plus sur le fonctionnement des filtres actifs, consultez le livre blanc.
Propriétés ADF Power Tuning:
- Tous les problèmes de qualité de l'énergie peuvent être résolus
- Adaptation continue à la charge et à l'installation dans un délai de 5 ms
- La surcharge n'est pas possible
- Librement programmable
- Moins de pertes
- Détection de résonance

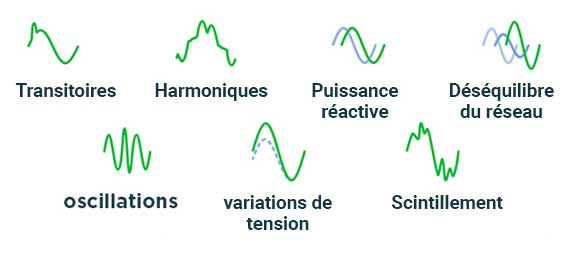

Qualité de la tension - Le courant n'est pas parfait!
Les écarts de tension et de courant se traduisent par une durée de vie plus courte, des coûts de maintenance plus élevés et une consommation d'énergie inutile de vos équipements. Fortop vous aide à mettre en œuvre le concept de filtre afin que votre installation soit conforme aux normes et directives.
Quel est le système requis pour votre demande?
Nous pouvons également déterminer pour vous quel système est nécessaire pour résoudre des problèmes dans l'installation. Un spécialiste fortop se charge de la mise en service des filtres actifs. Un contrat de maintenance vous garantit un fonctionnement sans souci. Nous avons une grande expérience dans de nombreux segments de marché tels que la marine et l'offshore, l'industrie de transformation, les centres de données, les hôpitaux et le monde de l'eau.
Pourquoi fortop?
- Des spécialistes ayant plus de 10 ans d'expérience avec les filtres harmoniques et dynamiques actifs.
- Mesure, conseil, ingénierie, mise en service et maintenance, le tout sous un même toit!
- Fortop fait partie d'un réseau mondial de partenaires PQ (Power Quality).
- Effectuer des simulations de grille et aider à l'installation
- Expérience dans la mise en place de systèmes de filtrage personnalisés (solutions OEM)
- Nous disposons de notre propre organisation de services et proposons des contrats de maintenance sur demande.
- Spécialiste de la mesure, propre département d'ingénierie et de logiciels
Interface web intégrée - Filtre dynamique actif
Les systèmes ADF sont équipés d'une interface web intégrée. Grâce à l'interface web, il est possible de visualiser les valeurs mesurées et de surveiller les filtres sans logiciel supplémentaire.
Installez-vous selon vos préférences
Il est également possible de définir vos propres préférences. Un navigateur standard est suffisant. Grâce à la conception adaptée de l'interface web, la visualisation et l'utilisation du système ADF sont possibles via un smartphone, une tablette et un PC.
Fonctions de l'interface web intégrée:
- Affichage en temps réel des valeurs mesurées les plus importantes
- État et performances du système
- Séquence de phase, analyse harmonique et affichage des formes d'onde
- Configuration du système
Aperçu des filtres dynamiques actifs
Filtre harmonique/dynamique actif - P25
Le filtre dynamique actif ADF P25 a une conception compacte et offre tous les avantages du P100 existant. Malgré sa conception compacte, le filtre dynamique actif P25 est adapté pour filtrer la pollution harmonique, améliorer le cos-phi et éliminer le scintillement et le déséquilibre dans les petites installations, les armoires de commande et les machines. Le P25 peut être fixé au mur ou installé dans un panneau de contrôle.
Contrôle sans capteur
Pour filtrer les harmoniques, un "contrôle sans capteur" est possible. L'utilisation de transformateurs de courant n'est alors pas nécessaire. Via Modbus TCP, le filtre dynamique actif peut être surveillé dans des systèmes PLC ou SCADA ou relié via les systèmes de surveillance (à distance) de fortop. Les nombreuses homologations telles que UL, DNV-GL, ABS et CE font du P25 le filtre idéal pour les applications industrielles et offshore.
Propriétés P25 Filtre dynamique actif:
- Élimination des harmoniques, des mauvais cos-phi et des déséquilibres
- Pouvoir compensateur: 30 A
- Puissance extensible par connexion parallèle de plusieurs unités
- Configuration et lecture via l'interface web
- Contrôle sans capteur (les transformateurs de courant d'application ne sont pas nécessaires)
- Possibilités de communication (E/S, Modbus TCP/UIP, Profibus*)
- Degré de protection: IP20 et IP21
Voir le filtre dynamique actif P25 et lire plus de spécifications
Filtre dynamique actif - P100
Le filtre dynamique actif P100 est la norme industrielle et économique pour les endroits où l'espace est limité. Le P100 est universellement applicable pour filtrer la pollution harmonique, améliorer le cos-phi et éliminer le scintillement et le déséquilibre. Le filtre convient pour un montage mural et est disponible en différentes puissances jusqu'à 150 A dans une seule unité. Les filtres dynamiques actifs peuvent être étendus de façon modulaire jusqu'à 18 systèmes connectés en parallèle.
Connecter le module à un automate programmable ou à un système SCADA
Pour filtrer les harmoniques, un "contrôle sans capteur" est possible. Il n'est alors pas nécessaire d'utiliser des transformateurs de courant. Via le port TCP Modbus, l'unité peut être connectée à des systèmes PLC ou SCADA ou à des systèmes de surveillance (à distance) de fortop. Les nombreuses homologations telles que UL, DNV-GL, ABS et CE font du P100 le filtre dynamique actif idéal pour les applications industrielles et offshore.
Propriétés P100 Filtre dynamique actif:
- Élimination des harmoniques, du scintillement, du mauvais cos-phi et du déséquilibre
- Puissance de compensation @ 480V : 50, 70, 90, 100, 120, 150 A
- Puissance de compensation @ 690V : 90 A
- Possibilité d'augmenter la puissance en connectant plusieurs unités en parallèle
- Interface web et écran tactile couleur
- Contrôle sans capteur possible (transformateurs non requis)
- Possibilités de communication (E/S, Modbus TCP/UIP, Profibus*)
- IP20/21, dans le cabinet possible IP54
Voir le filtre dynamique actif P100 et lire plus de spécifications
Aperçu des filtres actifs P100
Type |
ADF P100-50/480 |
ADF P100-75/480 |
ADF P100-90/480 |
ADF P100-120/480 |
ADF P100-150/480 |
ADF P100-90/690 |
ADF P100N-100/415 |
 |
|
|
|
|
|
|
|
Caractéristiques et spécifications |
|||||||
| Capacité de compensation | 50 A (RMS) | 75 A (RMS) | 90 A (RMS) | 120 A (RMS) | 150 A (RMS) | 90 A (RMS) | 100 A (RMS) |
| Tension nominale | 208-480 V | 480-690 V | 208-415 V | ||||
| Nombre de phases | 3 phases sans neutre (3 fils) | 3 phases avec neutre (4 fils) | |||||
| Compensation harmonique | Compensation individuelle jusqu’au 49e ordre | ||||||
| Dissipation | < 1600 W | < 2535 W | < 3180 W | < 3155 W | < 3225 W | < 2969 W | < 2235 W |
| Débit d’air maximal | < 600 m³/h | ||||||
| Niveau sonore | < 70 dB(A) | ||||||
| Environnement | 0–95 % humidité relative sans condensation, altitude max. 1000 m sans réduction de puissance | ||||||
| Dimensions | 230 x 1790 x 420 mm (L x H x P) | ||||||
| Poids | 91 kg | 105 kg | 116 kg | 150 kg | 160 kg | ||
| Indice de protection | Standard IP20 selon IEC 60529, IP21 en option. Autres classes sur demande | ||||||
| Valeur de fusible recommandée | 80 A | 125 A | 160 A | 200 A | 230 A | 160 A | 160 A |
| Références | CS100088 | CS100087 | CS100086 | CS100114 | CS100135 | CS100134 | CS100009 |
Filtre harmonique actif - ADF P300
L'ADF P300 est le filtre idéal pour les applications industrielles et offshore. Il convient pour éliminer simultanément les harmoniques, le déséquilibre, le mauvais cos-phi et le scintillement. Le P300 est fourni dans une armoire Rittal et est disponible par armoire dans des puissances allant de 90 à 360 A. En connectant les armoires en parallèle, la puissance peut être étendue. Des versions spéciales telles que IP43 et IP54, différentes couleurs et différents modèles d'armoires sont disponibles sur demande.
Modules équipés d'un port TCP Modbus
Pour filtrer les harmoniques, un "contrôle sans capteur" est possible. Avec le contrôle sans capteur, l'utilisation de transformateurs de courant est inutile. Via le port Modbus TCP, l'unité peut être surveillée dans des systèmes PLC ou SCADA ou connectée via les systèmes de surveillance (à distance) de fortop. Les nombreuses homologations telles que UL, DNV-GL, ABS et CE font du P300 le filtre idéal pour les applications industrielles et offshore.
Propriétés P300 Filtre dynamique actif :
- Élimination des harmoniques, du scintillement, du mauvais cos-phi et du déséquilibre
- Puissance de compensation @ 480V: 120, 240, 360 A
- Puissance de compensation @ 690V: 90, 180 ou 240 A
- Possibilité d'augmenter la puissance en connectant plusieurs unités en parallèle
- Interface web et écran tactile couleur
- Contrôle sans capteur possible (transformateurs non requis)
- Possibilités de communication (E/S, Modbus TCP/UIP, Profibus*)
- IP20/21, dans le cabinet possible IP54
Voir le filtre dynamique actif P300 et lire plus de spécifications
Aperçu des filtres dynamiques actifs P300
Type |
ADF P300V4-125/480
|
ADF P300-150/480 |
ADF P300V4-250/480
|
ADF P300-300/480 |
ADF P300V4-375/480
|
|
 |
|
 |
|
 |
||
Caractéristiques et spécifications |
||||||
| Capacité de compensation | 125 A (RMS) 90 A (RMS) |
150 A (RMS) | 250 A (RMS) 180 A (RMS) |
300 A (RMS) | 375 A (RMS) 270 A (RMS) |
|
| Tension nominale | 208-690 V | |||||
| Nombre de phases | 3 phases sans neutre (3 fils) | |||||
| Compensation harmonique | Compensation individuelle jusqu’au 49e ordre | |||||
| Dissipation | < 2290 W < 2969 W |
< 3225 W | < 4580 W < 5813 W |
< 6250 W | < 6870 W < 8657 W |
|
| Débit d’air maximal | < 600 m³/h / 353 CFM | < 1200 m³/h / 706 CFM | < 1800 m³/h / 1056 CFM | |||
| Niveau sonore | < 70 dB(A) | |||||
| Environnement | 0–95 % humidité relative sans condensation, altitude max. 1000 m sans réduction de puissance | |||||
| Dimensions | 405x2203x636 mm (LxHxP) 15,95x86,73x25 pouces (LxHxP) |
605x2259x636 mm (LxHxP) 23,8x88,9x25 pouces (LxHxP) |
805x2259x636 mm (LxHxP) 31,7x88,9x25 pouces (LxHxP) |
|||
| Poids | 340 kg / 750 lb 351 kg / 774 lb |
482 kg / 1062 lb 495 kg / 1092 lb |
629 kg / 1386 lb 639 kg |
|||
| Indice de protection | Standard IP32 selon IEC 60529, IP43 et IP54 en option. Autres classes sur demande / UL Type 1 | |||||
| Valeur de fusible recommandée | 200 A 120 A |
200 A | 400 A 300 A |
400 A | 500 A 400 A |
|
| Références | 125 A - CS100178 | 150 A - CS100200 | 250 A - CS100180 | 300 A - CS100201 | 375 A - CS100182 | |
| Références | 90 A - CS100018 | 180 A - CS100019 | 270 A - CS100020 | |||
Filtre dynamique actif - P200/PPM200
Le P200 est l'un des filtres actifs les plus rapides au monde. Le P200 élimine les harmoniques jusqu'au 100e ordre et est le seul filtre capable d'éliminer les inter-harmoniques, les résonances et la pollution des hautes fréquences. Aucun transformateur de courant n'est nécessaire pour faire fonctionner le P200.
Un des filtres actifs les plus rapides au monde
L'utilisation de sources d'énergie renouvelables telles que les panneaux solaires et les éoliennes permettra d'éviter de plus en plus les résonances, les interférences inter-harmoniques et les interférences à haute fréquence. Seul l'ADF P200 est capable de résoudre ces perturbations.
Propriétés P200 filtre dynamique actif:
- Élimination des harmoniques, des résonances et de la pollution HF
- La version P200 est la solution IP20 pour le montage mural
- PPM200 est la version OEM adaptée à une installation dans un panneau de distribution
- Pouvoir compensateur: 100 A
- Configuration et lecture via l'interface web
- Contrôle sans capteur (les transformateurs de courant d'application ne sont pas nécessaires)
Paquets OEM fortop
Les ensembles OEM fortop se composent d'un module OEM (PPM300 ou P200) et d'un kit OEM. Le kit OEM contient tous les composants nécessaires à l'alimentation et au contrôle de votre système de compensation. La composition du kit OEM dépend de l'application, de la construction et de la capacité de compensation de votre système.
Les modules OEM et le kit OEM permettent d'assembler tous les systèmes imaginables. D'un simple module PPM300 à un système comprenant 90 modules PPM300 et 18 ordinateurs de contrôle.
Il s'agit d'un ensemble de produits OEM:
- Composer tous les systèmes imaginables
- Suppression des harmoniques, du scintillement, du mauvais cos-phi et du déséquilibre
- Élimination de la pollution (inter)-harmonique, des résonances et des HF
- Convient aux réseaux TN, TT et IT
- Refroidissement par air ou par eau possible
- Aide à la conception de votre propre système de compensation
- Convient également pour la compensation de la moyenne tension (MT)
- Soutien à la mise en service
Module OEM PPM300
L'ADF PPM300 est un module OEM, particulièrement adapté pour composer votre propre système de compensation. Le PPM300 est adapté pour filtrer la pollution harmonique, améliorer le cos-phi et éliminer le scintillement et le déséquilibre. Le filtre dynamique actif peut être monté dans votre propre panneau de distribution et est disponible jusqu'à une puissance de 120 A.
Les modules OEM sont disponibles en version refroidie par air ou par eau. En combinaison avec le kit OEM fortop, les systèmes peuvent être assemblés avec une puissance de compensation jusqu'à 4MVar adaptée aux différents systèmes de réseau. Via le port Modbus TCP, l'unité peut être surveillée dans des systèmes PLC ou SCADA ou peut être connectée via les systèmes de surveillance (à distance) de fortop.
Comprend le module OEM PPM30:
- Agréments maritimes ABS et DNV/GL
- Connexion directe jusqu'à 690 V
- Refroidissement par air ou par eau
- Systèmes pour les réseaux TN, TT et IT
Aperçu des filtres dynamiques actifs PPM300
Type |
PPM300V4-75/480 |
PPM300V4-100/480 |
PPM300V4-125/480 |
PPM300V2-90/690 |
|||
 |
|
|
|
||||
Caractéristiques et spécifications |
|||||||
| Capacité de compensation | 75 A (RMS) | 100 A (RMS) | 125 A (RMS) | 90 A (RMS) | |||
| Tension nominale | 208–480 V | 208–480 V | 208–480 V | 480–690 V | |||
| Nombre de phases | 3 phases sans neutre (3 fils) | ||||||
| Compensation harmonique | Compensation individuelle jusqu’au 49e ordre | ||||||
| Dissipation | < 1210 W | < 1670 W | < 2120 W | < 2969 W | |||
| Débit d’air maximal | < 600 m³/h | < 600 m³/h | < 600 m³/h | < 600 m³/h | |||
| Niveau sonore | < 70 dB(A) | ||||||
| Environnement | 0–95 % humidité relative sans condensation, altitude max. 1000 m sans réduction de puissance | ||||||
| Dimensions | 232,5x1445x431,5 mm (LxHxP) - 9,15x56,89x16,99 pouces (LxHxP) | ||||||
| Poids | 108 kg / 238 lb | 138 kg | |||||
| Indice de protection | Standard IP21 selon IEC 60529 | ||||||
| Valeur de fusible recommandée | 160 A | 200 A | 230 A | 160 A | |||
| Références | CS100184 | CS100185 | CS100186 | Réseaux IT CS100125 | |||
| Références | Réseaux TN CS100126 | ||||||
Vue d'ensemble PPM300 ADFs Refroidis par eau
Type |
PPM300 150/480 |
PPM300 140/690 |
|
|
|
Caractéristiques et spécifications |
||
| Capacité de compensation | 150 A (RMS) | 140 A (RMS) |
| Tension nominale | 208–480 V | 480–690 V |
| Nombre de phases | 3 phases sans neutre (3 fils) | |
| Compensation harmonique | Compensation individuelle jusqu’au 49e ordre | |
| Dissipation | < 2550 W | < 3600 W |
| Débit recommandé de liquide de refroidissement | < 10 l/min | |
| Niveau sonore | < 70 dB(A) | |
| Environnement | 0–95 % humidité relative sans condensation, altitude max. 1000 m sans réduction de puissance | |
| Dimensions | 230x1400x470 mm (LxHxP) | |
| Poids | 133 kg | 138 kg |
| Indice de protection | Standard IP21 selon IEC 60529 | |
| Valeur de fusible recommandée | 230 A | 230 A |

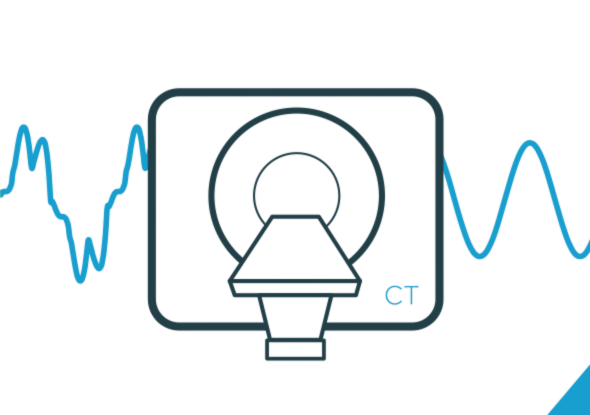

Réduction de 70% des harmoniques par le placement des ADF
Lors de la phase finale de la construction d'un grand hôpital, des problèmes électriques ont été découverts. Après avoir effectué des mesures, il a été découvert que l'équipement médical ne fonctionnait pas comme prévu. Il a été conclu que la qualité du voltage ne répondait pas à la norme européenne. Le problème s'est aggravé lorsque l'alimentation de secours a été nécessaire lors d'une panne de courant.
Éliminer les harmoniques supérieures
Afin de se conformer à la norme et de maintenir les garanties concernant les équipements médicaux de valeur, l'hôpital cherchait une solution qui éliminerait les interférences électriques (harmoniques). En savoir plus sur la solution consistant à installer des filtres dynamiques actifs.
ADF Power Tuning - Filtrage dynamique actif
