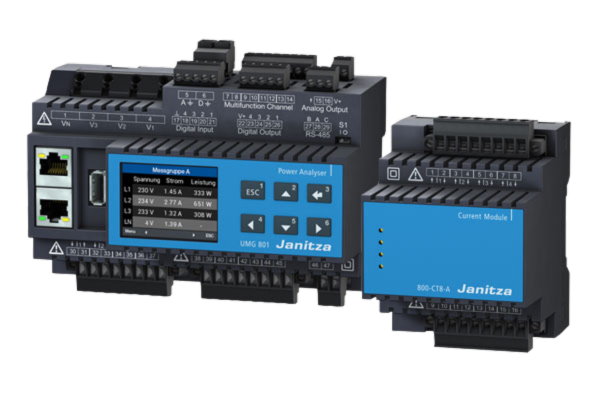

De Janitza UMG 801, de enige echte modulaire all-in-one analyser
De all-in-one analyser UMG 801 van Janitza is de standaardoplossing voor het meten van laagspanningshoofdverdelers en netstations tot 1000V CAT III. Op het basistoestel kunnen 2 x 4 stroomtransformatoren worden aangesloten, zodat een trafoveld en een generatorveld (of een andere vorm van opwekking) met één toestel gemeten kan worden.
De nieuwe standaard voor metingen in LS-hoofdverdelers en netstations
De meting van aardfoutstromen, temperaturen, pulsen, en/of statusmeldingen van schakelaars maken de modulaire analyser compleet. De UMG 801 weet energiemonitoring (volgens ISO 500001), power quality monitoring en aardfoutmonitoring (RCM) te combineren in één apparaat.
Communicatieprotocollen
Daarnaast is de UMG 801 voorzien van verschillende communicatie-interfaces en ondersteunt het verschillende open protocollen (waaronder OPC UA), wat een eenvoudige integratie in ERP, GBS en energiemanagementsystemen mogelijk maakt.
Janitza UMG 801, de enige echte, compacte, modulaire all-in-one analyser
Eigenschappen van de UMG 801:
- Basisunit met 8 stroommeetingangen, 2 RCM ingangen en diverse I/O’s
- Maximaal 92 stroommeetkanalen te meten met één systeem
- Meetspanningsingangen 1000V CAT III, hulpspanning 24VDC
- OPC UA, Modbus TCP/IP, Modbus RTU/RS485
- Hoge sampling rate (51.2 kHz) en harmonische analyse tot 127-ste orde
- DIN-rail behuizing met hoge resolutie kleurendisplay
- 4 GB intern geheugen, genoeg voor de opslag van 80 miljoen meetwaarden
- Nauwkeurigheid klasse 0,2 voor kWh en stroom

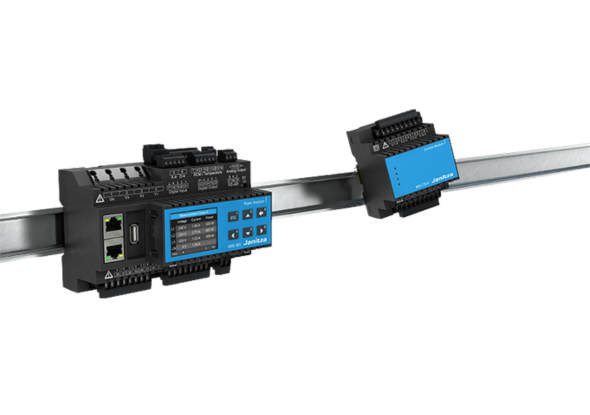

Uitbreidingsmodules UMG 801
Uitbreidingsmodules

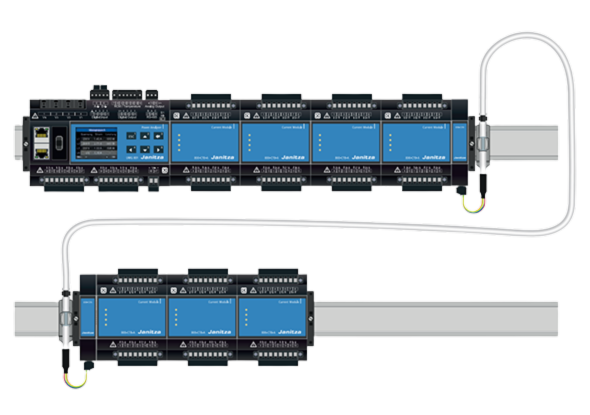

Met de uitbreidingsmodules kunnen tot 92 stroommeetkanalen worden toegevoegd, zodat alle afgaande velden in een verdeler of netstation met één systeem te meten zijn.
Twee 3-fase velden per module
Per module zijn er twee 3-fase velden aan te sluiten. Doordat voor de uitbreidingsmodules geen meetspanning, hulpspanning en extra bus-bekabeling nodig is, wordt enorm bespaart op montagekosten.
Voordelen UMG 801 - Janitza
- Door hoge bedrijfsspanning van 1000V CAT III uitermate geschikt voor 690V systemen.
- Modulair systeem waarop per uitbreidingsmodule twee 3-fase groepen, inclusief stroommeting in de nul, aangesloten kunnen worden.
- Besparen op montagetijd en kosten van uitbreidingsmodules doordat het niet nodig is meetspanning, hulpspanning en bus-bekabeling aan te sluiten.
- Besparen op ruimte doordat twee 3-fase velden met één module te meten zijn.
- Door de open protocollen eenvoudig te integreren in SCADA, ERP, GBS of energiemanagementsystemen.
- Hoge meetnauwkeurigheid (U/I/kWh – klasse 0,2)
- Gebruikersvriendelijke, hoge resolutie kleurendisplay.
- Eenvoudig op te nemen in netwerken door geïntegreerde Ethernetaansluiting met switch functie.
- Webbased plug & play software beschikbaar voor visualisatie, rapportages en alarmering.
Toepassingen voor de UMG 801
- Meten van hoofdverdelers in industrie, datacenters, ziekenhuizen en andere kritische applicaties
- Monitoren verdeelstations en netstations in openbare elektriciteitsnetten
- Meten van netstations bij windmolens en zonneparken
- Energieverdeelsystemen voor offshore applicaties

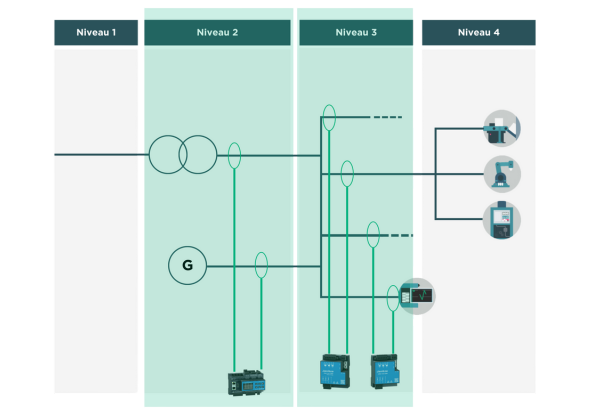

De UMG 801 combineert de niveau 2- en niveau 3-meting in 1 meetsysteem.
Power monitoring
Door de open communicatie en automatiseringsprotocollen als Modbus TCP en OPC UA is de UMG 801 eenvoudig te integreren in bestaande SCADA, ERP, GBS of energiemanagementsystemen.
In combinatie met de GridVis® softwareoplossingen van fortop biedt de UMG 801 de volgende functies:
- Visualisatie en opslag van de meeste relevante meetwaarden
- Verbruiksmanager per groep meetpunten
- Alarmmanager voor overstroom & spanningsuitval
- Periodieke verbruiksrapportages met export functie
- Export van de meest relevante meetwaarden
