M12 Power-bekabeling voor power toepassingen
M12 Power-kabels, -connectoren en -splitters
Tegenwoordig is alles stekkerbaar. Dataoverdracht. Losse connectoren. Alles kan met een eenvoudige handeling aan elkaar verbonden worden. Voor veel voedingstoepassingen is dit nog niet standaard. Met M12 Power-kabels en -connectoren van ESCHA is het mogelijk om voeding stekkerbaar te maken.
Besparing van kabels
Door gebruik te maken van splitters wordt de totale lengte van kabels korter, is er meer overzicht en worden er bekabelingskosten bespaard. De voeding start vanaf een centraal punt en wordt vervolgens middels aftakkingen de hele machine doorgeleid en onderweg afgesplitst naar decentrale punten in de machine.
M12 Power
M12 Power is ideaal voor gebruik van AC-motoren, aandrijvingen, DC-frequentieomvormers, motorbesturingsschakelaars, hulpstroomverdeling voor besturingssystemen.
M12 Power voor hoge ampèrage en voltage
De M12 Power kabels van ESCHA kunnen tot 16 ampère overbrengen. De kabeldiameter is verkrijgbaar in 1,5 mm Ø en 2,5 mm Ø. M12 Power kabels zijn verkrijgbaar in 1, 2, 5 of 10 meter kabel.
De voordelen van ESCHA M12 Power zijn:
- Tot en met 16 ampère
- Max. 630 VAC, max. 63 VDC
- Kabeldiameter Ø 1,5 mm en kabeldiameter Ø 2,5 mm
- 3 polig (2 + PE) of 5 polig (4 + PE)
Met M12 Power-splitters alle kanten op
Met de T-, H-, en h-splitters is het mogelijk veel bekabelingskosten te besparen. Door de bekabeling efficiënt door een machine te leiden en af te takken met splitters wordt er minder bekabeling gebruikt.
Één centrale M12 Power kabel
In veel gevallen wordt voor de verbinding vanaf het centrale punt naar een decentraal punt in de machine een afzonderlijke kabel gebruikt. Dit is bij ESCHA M12 Power niet het geval. Vanaf het centrale punt gaat er één kabel naar de machine die vervolgens met behulp van splitters wordt afgesplitst naar decentrale punten.
Hoe werkt M12 power in de praktijk?
In onderstaande afbeelding is een voorbeeld geschetst van een productieproces waarbij producten over verschillende lopende banden lopen. De lopende banden worden aangedreven door een motor. Vanaf een centraal punt wordt de voeding verdeeld over de verschillende motoren. In de oude situatie wordt vanuit het centrale punt een aparte kabel gelegd naar elk van de verschillende aandrijfmotoren. In de nieuwe situatie wordt er één voedingslijn aangelegd die per aandrijfmotor wordt afgesplitst. Het afsplitsen gebeurt in dit geval met T-splitters. Naast een besparing van bekabeling levert het ook een overzichtelijke situatie op en bespaart het aanleggen met M12 Power ruimte.
Machines of installaties verplaatsen
Wanneer bovenstaande machine gebouwd en uitvoerig getest is, wordt de machine verplaatst naar een locatie waar de machine in gebruik wordt genomen. In bovenstaand voorbeeld bestaat de machine uit vijf transportbanden die afzonderlijk van elkaar getransporteerd worden. Op locatie worden de transportbanden, met de rest van de machine, geïnstalleerd. Omdat de bekabeling stekkerbaar is, kan deze door vrijwel iedereen aangesloten worden.
Als een machine verplaatst moet worden, voor bijvoorbeeld installatie in een ander land, biedt ESCHA M12 Power een groot voordeel. De machine of installatie wordt in delen verscheept. Op de locatie worden de delen van de machine geplaatst en vervolgens op elkaar aangesloten. Wanneer een machine tijdens een test blijkt te werken, hoeft tijdens de installatie op locatie alleen M12 Power aangesloten te worden. Vanwege de codering kan hier niets mis mee gaan. Het is een kwestie van aansluiten en de machine of installatie werkt. Een ideale oplossing voor machines die verplaatst moeten worden!
M12 Power voorbeeld lopende band - ESCHA
Power follows bus - M12 Power-kabels
Industrie 4.0, IoT en BigData zijn bij iedereen bekend en het biedt ongekende mogelijkheden. Maar hoe zit het met de elementaire basis - de bedradingsfilosofie? Terwijl voorheen de kast het centrale element van de automatisering was, verplaatst de automatiseringstechnologie zich nu gedecentraliseerd naar het veld.
Minder spanningsverlies
Nieuwe normen zoals M12x1 Power zorgen ervoor dat de vermogensoverdracht via het netwerk kan lopen. Bij ESCHA noemen ze dit principe 'Power follows Bus'. Een uniek kenmerk van de hele M12x1 Power familie is de draaddiameter tot =2,5 mm. Hierdoor kan, in tegenstelling tot de kleine diameters, een hoge stroom door de stroomverdelers worden geleid. Met name in DC-distributie betekent dit minder spanningsverlies.
M12 Power - Chassisdelen voor verdere verdeling
De M12 Power kabels van ESCHA kunnen tot 16 ampère overbrengen. De kabeldiameter is verkrijgbaar in 1,5 mm Ø en 2,5 mm Ø. M12 Power kabels zijn verkrijgbaar in 1, 2, 5 of 10 meter kabel.
De voordelen van ESCHA M12 Power zijn:
- Tot en met 16 ampère
- Max. 630 VAC, max. 63 VDC
- Kabeldiameter Ø 1,5 mm en kabeldiameter Ø 2,5 mm
- 3 polig (2 + PE) of 5 polig (4 + PE)
Coderingstype Escha Power M12
ESCHA M12 Power is verkrijgbaar in verschillende coderingen.
- L-codering (63V, 4-polig zonder PE in overeenstemming met PNO-richtlijnen)
- K- codering (630V, 12A, 4 + PE)
- S-codering 4-polige (630V, 12A) en
- T-codering (63V, 12A)
Verzonken pinnen
Bij een male connector zijn de pinnen dieper in de behuizing geplaatst dan bij standaardconnectoren. Dit verkleint de kans op ongewenst contact met spanningsvoerende delen. De aardepin is verhoogd gepositioneerd, zodat bij het aansluiten eerst contact wordt gemaakt met de aarde, voordat de overige pinnen verbinding maken.

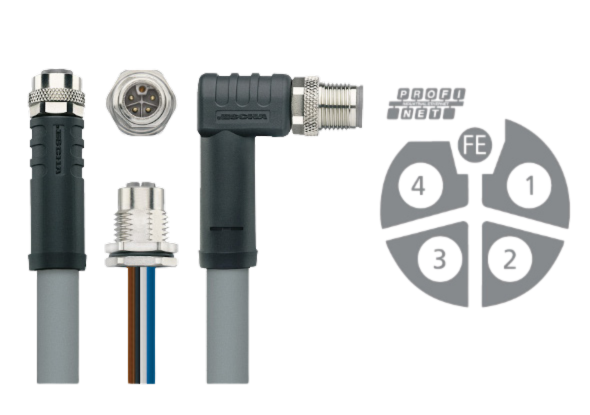

PNO-compatibele M12 Power-connectoren
De nieuwe varianten van de M12-voedingsconnectoren voldoen aan de eisen van PNO, de Profibus-gebruikersorganisatie. PNO-compatibele connectiviteit van ESCHA beschikt over een standaard overeenkomstige vijfpolige L-codering met één contact voor functionele aarding.
Om zich te onderscheiden van andere M12-voedingsconnectoren, hebben PNO-conforme componenten een grijze kabel en grijze contactdragers. M12-connectiviteit van ESCHA zorgt voor een veilige en betrouwbare stroomoverdracht van maximaal 63V DC met een stroomsterkte van maximaal 16A, en voldoet aan beschermingsklassen IP67 en IP68.
M12 Power op maat gemaakt
ESCHA ontwerpt en produceert sensor- en actuator kabels, datakabels, power kabels en assecoires. Naast standaard producten is ESCHA specialist op het gebied van op maat gemaakte kabels. Bij het ontwerp van een grote installatie of bij een gestandardiseerd ontwerp van een machine of installatie kan het interessant zijn om kabels op maat te maken. In het ontwerp van een kabel op maat wordt rekening gehouden met:
- Lengte
- Kleur
- Connector
UL-gecertificeerde M12 Power-connectoren
ESCHA M12-connectoren, -splitters en -chasisdelen zijn UL-gecertificeerd. Dit is vooral een vereiste voor machines voor de VS en Canada. In de VS en Canada is de EG-conformiteitsverklaring niet relevant. In de VS en Canada bepalen andere richtlijnen hoe machineveiligheid ingericht moet worden. Voor de VS geldt o.a. 'Underwriten Laboraties' (UL). ESCHA M12 is UL-gecertificeerd.
