Compleet gemonteerde meetkasten
Semipermanent meten of geen ruimte voor een vaste power analyser?

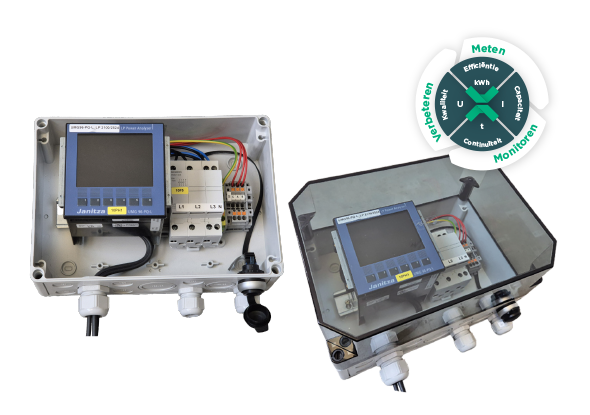

Wilt u een meter tijdelijk of semipermanent plaatsen of is er geen ruimte voor een vaste energiemeter in uw installatie? fortop heeft een standaard oplossing in de vorm van vaste meetkasten die compleet gemonteerd en getest worden afgeleverd. Het aansluiten van de meetspanning en de stroomtransformatoren is voldoende.
De kasten kunnen worden voorzien van een power quality analyser of een power analyser, zowel in een paneelmontage- of in een DIN-rail variant. De kasten worden geleverd inclusief tekening, aansluitschema en codering van klemmen en componenten.
Meetkasten - Eigenschappen en opties
Eigenschappen van de fortop meetkasten:
? Spanning L-N/L-L: 100-240/173-415V
? Isolatieklasse: CAT III
? Maximale omgevingstemperatuur: 40°C
? Afmetingen BxHxD: 200x300x132mm (met Janitza UMG 604-PRO en UMG 605-PRO)
? Afmetingen BxHxD: 200x300x190mm (met Janitza UMG 509-PRO en UMG 512-PRO)
? Aansluiting meetspanning 4 polige zekeringhouder, 3P+N
Inclusief zekeringen 6A, 8x32mm
? Aansluiting voor 4 stroommeettrafo's ../1A ../5A, via kortsluitklemmen
? Inclusief bevestigingsbeugels
? Externe RJ45 Connector
? Externe 240Vac aansluiting voor hulpspanning, 6A installatie automaat
? (Meet-)spanning dient extern te worden afgezekerd
? Inclusief tekening en coderingen
? NEN3140 keur
? Toe te passen meters: Janitza UMG 604-PRO / UMG 605-PRO / UMG 509-PRO / UMG 512-PRO
Opties fortop meetkasten:
? Rogowski spoelen met maximale meetstroom 10.000A
? 4G/LTE Modem / VPN-Gateway voor remote toegang via fortop VPN service
? Uitlezing en datalogging via fortop Cloud-service
Gegevens Power (quality) analyser - Afhankelijk van opgenomen model:
? Gebruikersinterface: Webinterface, LCD-scherm
? Interface: Ethernet, RS485
? Protocol: Modbus RTU, Modbus TCP
? Geheugen: 128 MB
? Harmonische: U/I t/m 40ste orde
? Eventregistratie: Dips(ms), pieken, transienten(us)
? Rapportage: o.a. kWh / spanningskwaliteit
Rogowski flex CT's:
? Spoel lengte: 600mm
? Diameter: 190mm
? Meetbereik (A): 100...4000A
? Lengte meetleiding : 3m
4G modem + antenne:
? Sim poort: 1x (4G/LTE)
? Ethernetpoort: 2 x (WAN, LAN)
? VPN Gateway functie
Meetkast uitlezen
Uitlezen via een lokaal Ethernet-netwerk

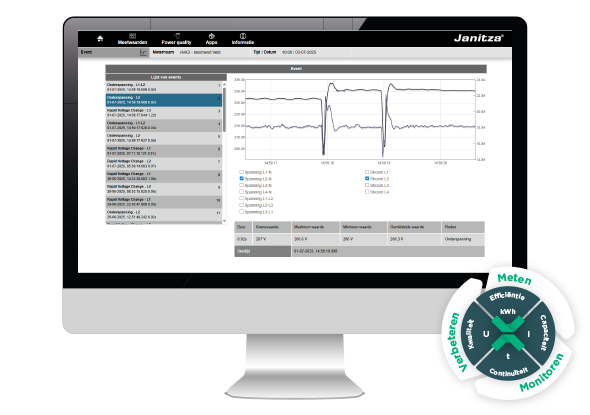

De meetkasten zijn uitgerust met een Ethernetaansluiting waarbij de meetkast kan worden opgenomen in het lokale netwerk. Er kan rechtstreeks verbinding worden gemaakt met de meter voor het uitlezen van de embedded webinterface of het uitlezen van de meter met de GridVis applicatie. Via standaardprotocollen als Modbus TCP en BACnet/IP zijn de meters eenvoudige in te binden in bovenliggende systemen.
Remote toegang via fortop VPN-service
Wilt u toegang tot uw meetkast los van uw eigen IT-infrastructuur? Dan kunnen we u via onze VPN-server u toegang bieden tot de energiemeter. Via een VPN-inlog op uw laptop of werkstation bent u voor een vast maandbedrag 100% gegarandeerd van een veilige en altijd aanwezige verbinding. De verbinding kan zowel via vaste netwerk als via een 3G/4G/LTE netwerk worden opgezet.
Datalogging en webuitlezing via fortop Cloud service DCEM Cloud
Voor een vast bedrag per maand verzorgen wij voor u de dataopslag en de webvisualisatie van de belangrijkste meetwaarden, spanningdips en stroompieken, power quality rapporten en het energieverbruik. Ook bij het wegvallen van de dataverbinding gaat er geen data verloren door gebruik te maken van de lokale dataopslag. De webvisualisatie is voorzien van een exportfunctie voor alle beschikbare meetwaarden. Lees meer over DCEM Cloud.
Overzicht meetkasten
| Type Janitza Analyzer | Basis meetkast | Meetkast inclusief 4G/LTE Router –VPN gateway | Meetkast inclusief 3 stuks Rogowski meetspoelen | Meetkast inclusief 4G/LTE Router –VPN gateway en 3 stuks Rogowski meetspoelen |
| UMG 604-PRO | MK110000 | MK110001 | MK110002 | MK110003 |
| UMG 605-PRO | MK120000 | MK120001 | MK120002 | MK120003 |
| UMG 509-PRO | MK130000 | MK130001 | MK130002 | MK130003 |
| UMG 512-PRO | MK140000 | MK140001 | MK140002 | MK140003 |
